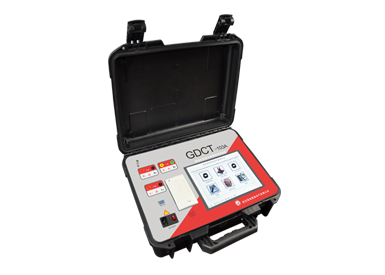

GDCT-103A电流/电压互感器
执行标准:

    智能判断外接线状况

    防止现场工频电磁辐射和串联干扰


  • 询价热线:400-8818-755
  • 询价电话:027-65605916
  • GDCT-103A便携式电流互感器校验仪是我公司在成功开发CT系列互感器现场校验仪的基础上,详细分析互感器的数学模型而研制。该仪器可按国家标准测量电流互感器的比差和角差;可直接测量电流互感器的变比和极性。仪器采用高精度、自动线性调节的直流和交流电源;高速、高可靠性的数字处理模块;高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。另外,仪器采用本公司最新研制出的10寸大液晶全中文界面平台技术,具有人性化的人机界面,提示接线和操作,且具有任何测量参数保存和测量结果打印的功能。

    主要技术参数

    1.变比测量范围及准确度:5A/5A4000A/5A5A/1A4000A/1A  匝比误差  ±0.2%

    2.误差测量范围及准确度:5A/5A4000A/5A5A/1A4000A/1A

    3.被检电流互感器准确度范围:1.00.50.5S0.20.2S

    4.准确度:0.05

    5.直流电阻测量范围及准确度:0.0-0.1Ω ,±3   0.1-50Ω  ,±1%

      对于1%S级)或5%测试点,其测试误差主要在于仪器自动采点的偏差,即百分表读数的偏差以及1匝穿心位置的偏差(传统检定方法同样存在此两偏差)。因此两种检定方法进行比对,其误差差值可能较大也可能较小。

    整机准确度:被测电流互感器误差限值的1/3

    极限误差:    ±0.05%

    直流电阻:  0.0-0.1Ω   ±3

    0.1-50Ω    ±1%

    工作条件:  AC  220V ±10%/50Hz ±2%

    环境温度:  040

    环境湿度:  25℃时<85%

    整机重量:  5Kg

    整机体积:  360mm×280mm×150mm
