体积小,重量轻,便于携带
直接出具现场检定结论
采用递推法测量电流互感器误差

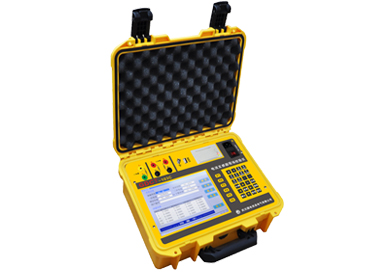

GDCT-103C电流互感器现场测试仪是我公司在成功开发系列互感器校验仪的基础上,详细分析互感器的数学模型而研制。该仪器可按国家标准测量电流互感器的比差和角差,还可测量电流1%~200%间任意百分比的比差和角差;可直接测量电流互感器的变比和极性;可现场测量电流互感器的实际二次负荷等。仪器采用高精度、自动线性调节的直流和交流电源;高速、高可靠性的数字处理模块;高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。该仪器采用本公司自主开发的仪器仪表通用平台,该平台硬件集成了32位CPU、高速DSP、标准的USB存储和TFT彩色液晶接口。软件使用自主知识产权嵌入式实时操作系统、高级图形界面、文件管理系统。采用8吋800x600真彩大液晶显示,全中文界面,两种汉字输入方式,提示接线和操作,且具有任何测量参数保存和测量结果打印的功能。
技术指标 | |||||||||||||||||||||||||||||||||
5A/5A~25000A/5A(5A/1A~5000A/1A) ±0.2% 误差测量范围:5A/5A~10000A/5A(5A/1A~5000A/1A) 整机准确度:被测电流互感器误差限值的1/3 被检电流互感器准确度范围:1.0、0.5、0.5S、0.2及0.2S 准确度: ±0.05% 见下表:
直流电阻: 0.0-0.1Ω ±3% 0.1-50Ω ±1% CT二次负荷: 1Ω-25Ω ±2% 工作条件: AC 220V ±10%/50Hz ±2% 环境温度: 0-40℃ 环境湿度: 25℃时<85% 整机重量: ≤5Kg 整机体积: 323mm×275mm×135mm
|
