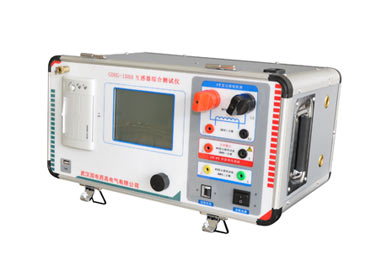

GDHG-108H全功能互感器特性综合测试仪
执行标准:
  • 功能齐全
  • 全自动傻瓜式操作
  • 自带微型打印机
  • 采用液晶显示器
  • 询价热线:400-8818-755
  • 询价电话:027-65605916

产品介绍

GDHG-108 型便携式互感器综合测试仪,主要用于保护类CT和PT的现场检测。测试项目主要包括:励磁特性、变比、极性、退磁、5%和10%的误差曲线、角差和比差、二次回路检查、工频交流耐压和二次负荷等。采用液晶显示器;自带微型打印机,支持现场打印;支持U盘转存数据,操作简单方便。

测试功能

一、对于电流互感器(CT):

  • 磁化曲线
  • 变比比
  • 极性
  • 5%和10%误差曲线
  • 二次回路
  • 自动退磁
  • 交流耐压
  • 自动计算励磁拐点
  • 角差和比差
  • 二次实际负荷
二、对于电压互感器(VT):
  • 励磁特性测试
  • 变比测试
  • 极性判别
  • 工频交流耐压测试
  • 退磁
  • 拐点计算
  • 角差比差检测
  • 二次负荷检测

技术参数

  • 工作电源: AC220V±10V、50~60Hz
  • 设备电源输出波形: 正弦波
  • 励磁特性单机输出电压: 0~1200V
  • 励磁输出电流: 0~15 A
  • 变比试验单机输出电流: 0~400 A
  • 误 差: I≤0.5%、U≤0.5%
  • 工作温度: -10℃~+40℃
  • 相对湿度: <85%
  • 外形尺寸: 400 X 200 X 260(mm)
  • 重 量: 18(kg)

产品选型指南

型 号 产品特点 技术参数
GDHG-106具有105型所有功能外增加:CT/PT的比差和角差测试功能工作电源:AC220V
输出电压:0-1000V
输出电流:0-600A
GDHG-106A具有106型所有功能提高单机输出容量工作电源:AC220V
输出电压:0-2500V
输出电流:0-1000A
GDHG-106B具有以上型号的所有功能并增加CT/PT二次实际负荷测量工作电源:AC220V
输出电压:0-2500V
输出电流:0-1000A
GDHG-106C具有以上型号的所有功能并增加支持多组同时检测工作电源:AC220V
输出电压:0-2500V
输出电流:0-1000A
GDHG-106D精度:≤0.05,支持检测CT 和PT(保护类、计量类、TP 类)稳态和暂态等参数工作电源:AC220V
输出电压:0-2500V
电阻测量:0-300Ω
GDHG-108精度:≤0.05,具有其它型号的所有功能 ,全自动操作,傻瓜机工作电源:AC220V
输出电压:0-1200V
输出电流:0-400A
GDHG-108H精度:≤0.05,具有其它型号的所有功能 ,全自动操作,傻瓜机工作电源:AC220V
输出电压:0-2500V
输出电流:0-400A
