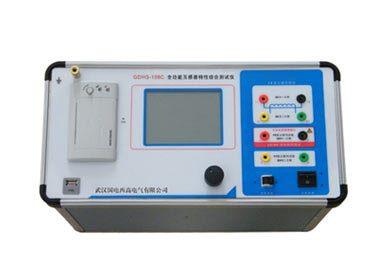

GDHG-106C全功能互感器特性综合测试仪
执行标准:GB 1207-2006
  • 自带2500V真实电压源
  • 支持二次交流耐压试验
  • 采用智能控制器
  • 自动给出(励磁)拐点值
  • 询价热线:400-8818-755
  • 询价电话:027-65605916

产品介绍

GDHG-106D 全功能互感器特性综合测试仪用于: 对保护类或计量类互感器特性(CT和PT)进行自动测试,适用于实验室也适用于现场检测。

产品特点

  • 支持检测CT和PT(保护类、计量类、TP 类)稳态和暂态等参数.
  • 单机自带2500V真实电压源,可有效模拟互感器真实状态.
  • 支持二次交流耐压试验.
  • 无需外接其它辅助设备,单机即可完成所有检测项目.
  • 采用智能控制器,操作简单.
  • 大屏幕液晶,图形化显示界面.
  • 按规程自动给出(励磁)拐点值.
  • 自动给出5%和10%误差曲线.
  • 可保存1000组测试数据,掉电后不丢失.
  • 支持U盘转存数据,可以通过标准的PC进行读取,并生成WORD报告
  • 小巧轻便,非常利于现场测试.
GDHG-106D 全功能互感器特性综合测试仪 功能: CT(保护类、计量类、 TP 类)GDHG-106D 全功能互感器特性综合测试仪 功能:PT (电磁式电压互感器)
• 伏安特性曲线(励磁特性)
• 自动给出拐点值
• 自动给出5%和10%的误差曲线
• 变比测量
• 比差测量
• 相位测量(角差)
• 极性判断
• 二次绕组电阻测量
• 二次实际负荷测量
• 铁心退磁
• 准确限值系数(ALF)
• 仪表保安系数(FS)
• 二次时间常数(Ts)
• 剩磁系数(Kr)
• 饱和及不饱和电感
• 伏安特性曲线检测(磁化曲线)
• 变比测量
• 比差测量
• 角差(相位)测量
• 极性判断
• 自动给出拐点值
• 二次绕组电阻测量
• 二次实际负荷测量
• 铁心退磁



产品选型指南

型 号 产品特点 技术参数
GDHG-106具有105型所有功能外增加:CT/PT的比差和角差测试功能工作电源:AC220V
输出电压:0-1000V
输出电流:0-600A
GDHG-106A具有106型所有功能提高单机输出容量工作电源:AC220V
输出电压:0-2500V
输出电流:0-1000A
GDHG-106B具有以上型号的所有功能并增加CT/PT二次实际负荷测量工作电源:AC220V
输出电压:0-2500V
输出电流:0-1000A
GDHG-106C具有以上型号的所有功能并增加支持多组同时检测工作电源:AC220V
输出电压:0-2500V
输出电流:0-1000A
GDHG-106D精度:≤0.05,支持检测CT 和PT(保护类、计量类、TP 类)稳态和暂态等参数工作电源:AC220V
输出电压:0-2500V
电阻测量:0-300Ω
GDHG-108精度:≤0.05,具有其它型号的所有功能 ,全自动操作,傻瓜机工作电源:AC220V
输出电压:0-1200V
输出电流:0-400A
GDHG-108H精度:≤0.05,具有其它型号的所有功能 ,全自动操作,傻瓜机工作电源:AC220V
输出电压:0-2500V
输出电流:0-400A
