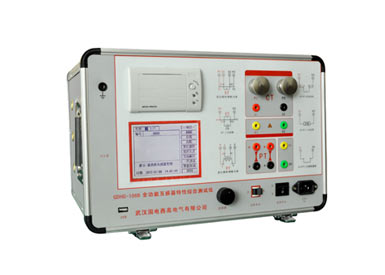

GDHG-106B全功能互感器特性综合测试仪
执行标准:JJG1021-2007
  • 国内首创MBC电源控制技术
  • 真正有效模拟互感器的真实状态
  • 测试范围大,接线简单
  • 一机多用,适合现场检修
  • 询价热线:400-8818-755
  • 询价电话:027-65605916

产品介绍

GDHG-106B智能型互感器综合测试仪,是国电西高专门为测试互感器:伏安特性、变比、极性、误差曲线、角差比差、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压/电流值,设备便能够自动升压/升流,并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来,支持数据保存和现场打印,不但省去手动调压、人工记录、描曲线等繁琐劳动,还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便,提高工作效率,是一种性价比较高的高科技产品。

产品特点

  • 安全可靠:国内首创MBC电源控制技术,单相AC220V输入电源,并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。

    注:其他同类产品工作电源与功率电源是分开输入方式,并且还需要使用三相AC380V 双火线输入才能满足实验要求,存在极大的安全隐患,容易造成使用人员触电甚至伤亡等事故。

  • 符合国家检修规程:设备电源输出全部为真实电压和电流值,并且波形为标准正弦波,频率为50-60Hz;能够真正有效模拟互感器的真实状态,符合国家相关检修规定。
  • 输出容量大:单机220V输入时最大电压输出0-1000V,单机最大电流输出0-600A ,非常适合现场检修使用。
  • 功能齐全:可检测CT/PT的伏安特性、变比、极性、5%和10%误差曲线、角差比差、CT一次通流和CT退磁等项目,轻松实现一机多用。
  • 接线方式简单:采用单电源输入端口;仅有8个测试端口就可完成CT/PT所有测试项目,接线方式安全简单,非常适合现场使用,能够有效降低劳动强度,提高工作效率;
  • 测试范围大:
    • 对于CT变比测量范围15000A/5A 、3000A/1A。
    • PT变比测试范围 500KV:100V

    注:在不需要外接升压器或外接升流器情况下的测量范围

  • 快速打印:采用热敏打印机,自动筛选打印典型报告使用数据,非常适合进行现场数据对比。
  • 大容量FLASH存储:可保存1000组试验数据,掉电后可保存10年。
  • USB接口:方便连接新式笔记本电脑。
  • 体积小,重量轻:方便现场使用。

技术参数

  • 工作电源: AC220V (50~60Hz)
  • 伏安输出电压: 0~1000V
  • 伏安输出电流: 0~15 A
  • 变比输出电流: 0~600A
  • 伏安测量精度: < 0.5%
  • 变比测量精度: < 0.5%
  • 角差测试精度: 4分
  • 比差测试精度: 0.1级
  • 工作温度: -10~50℃
  • 重量(kg): 22
  • 快速选型指南

    型 号 产品特点 技术参数
    GDHG-106具有105型所有功能外增加:CT/PT的比差和角差测试功能工作电源:AC220V
    输出电压:0-1000V
    输出电流:0-600A
    GDHG-106A具有106型所有功能提高单机输出容量工作电源:AC220V
    输出电压:0-2500V
    输出电流:0-1000A
    GDHG-106B具有以上型号的所有功能并增加CT/PT二次实际负荷测量工作电源:AC220V
    输出电压:0-2500V
    输出电流:0-1000A
    GDHG-106C具有以上型号的所有功能并增加支持多组同时检测工作电源:AC220V
    输出电压:0-2500V
    输出电流:0-1000A
    GDHG-106D精度:≤0.05,支持检测CT 和PT(保护类、计量类、TP 类)稳态和暂态等参数工作电源:AC220V
    输出电压:0-2500V
    电阻测量:0-300Ω
    GDHG-108精度:≤0.05,具有其它型号的所有功能 ,全自动操作,傻瓜机工作电源:AC220V
    输出电压:0-1200V
    输出电流:0-400A
    GDHG-108H精度:≤0.05,具有其它型号的所有功能 ,全自动操作,傻瓜机工作电源:AC220V
    输出电压:0-2500V
    输出电流:0-400A
