GKG-1互感器补油机主要用于对电流，电压互感器（简称CT, CP），以及电器开关真空补油和注油。由于进行同期性的油样检测，经常性的采取油样，导致每年一旦气温下降，均要对某些油样偏低的CT、CP进行测量油位调整的补油装 置，GKG-1互感器补油机可以很好的解决由于直接进行人工补油方式所带来的CT、PT线圈内部吸附空气导致假油位问题。该机以体积小，性能可靠，操作方便大大降低了劳动强度和工作难度，确保设备的运行安全，广泛适用于各大小电、 变电所和其他适量补油设备的注油和抽真空。

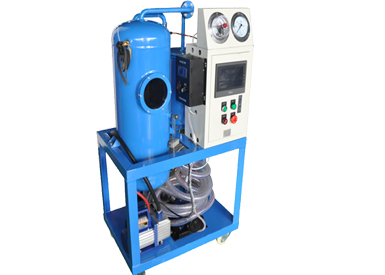

GKG-1型无气泡互感器补油机主要由真空泵、排油泵、储油罐、初滤器、液位控制器、电控系统组成，可实现对CT、PT的注油和真空处理。

• 进油电磁阀：设备启动后，当设备真空度达到设定的真空度时，进油电磁阀自动开启进油。当进油达到储油器红外线高液位时，进油电磁阀自动关闭。
• 循环电磁阀：进油达到储油器红外线高液位时，循环电磁阀自动打开，在设定时间内过滤脱气处理，设定时间达到后自动关闭。
• 出油电磁阀：在循环电磁阀关闭后，出游电磁阀自动开启，自动注油到目标设备，当储油罐内油液降至红外线低液位时，出油电磁阀自动关闭。注油完成。
• 初滤器:过滤掉油中大颗粒杂质，保证出油泵运行安全。
• 真空泵：为设备抽真空，油液脱气（设备使用一段时间后，观察真空泵泵体后部油液镜，适当更换或者添加真空泵油）。
• 出油泵：自带变频器（安装于控制箱左侧），油泵电机转数调节为400转/分钟 到 850转/分钟），流量为1升/分钟到5升每分钟.
• 红外线液位控制器：有上下两个液位探头，两个探头间的距离为注油数量，如果需要调节注油量，可扩大或者缩小两个探头间的距离，达到调节注油量的目的。每次调节后，需要保持探头夹头对齐！

• 金属油管连接进油电磁阀和油箱。
• 金属油管连接出油电磁阀和互感器底部放油口。
• 根据补油需求，计算补油量，然后调节储油罐红外线两个探头之间的距离。
• 接通电源220V,单相电。
• 开启电源，设备控制箱上，电源指示灯亮
• 点击PLC通电启动，PLC工作。
• 设定循环过滤脱气时间（15分钟至30分钟为宜）
• 点击“自动模式启动”，设备开始工作（注意在补油前需保证互感器底部放油口开启，否则出油泵出油工作后压力升高报警）
