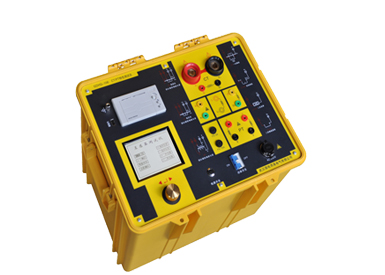

GDHG-106型CT/PT特性测试仪是国电西高针对保护类、计量类CT/PT进行测试而研发并享有自主知识产权的第五代全自动型测试仪器,该仪器适用于实验室也适用于现场检测,它集我们多年之生产经验,博采众长,摒弃华宠,突出实用,功能全面。可轻松便捷地对互感器做伏安特性、变比、比差、角差、负荷等测试项目。
CT (保护类、计量类) | PT |
伏安特性(励磁特性)曲线 | 伏安特性(励磁特性)曲线 |
自动给出拐点值 | 自动给出拐点值 |
自动给出 5% 和 10% 的误差曲线 | 变比测量 |
变比测量 | 极性判断 |
比差测量 | 比差测量 |
相位(角差)测量 | 相位(角差)测量 |
极性判断 | 交流耐压测试 |
一次通流测试 (二次回路通道检查) | 二次负荷测试 |
交流耐压测试 | 二次绕组测试 |
二次负荷测试 | 铁心退磁 |
二次绕组测试 | |
铁心退磁 |
项目 | 参数 | |
工作电源 | AC220V ± 10% 、 50Hz | |
设备输出 | 0 ~ 10 0 0Vrms , 5Arms ( 20 A 峰值) | |
大电流输出 | 0 ~ 6 00A | |
励磁精度 | ≤ 0.5% ( 0.2%* 读数 +0.3%* 量程) | |
二次绕组 电阻测量 | 范围 | 0 ~ 300 Ω |
精度 | ≤ 0.5% ( 0.2%* 读数 +0.3%* 量程) | |
二次实际 负荷测量 | 范围 | 0 ~ 10 00VA |
精度 | ≤ 0.5% ( 0.2%* 读数 +0.3%* 量程)± 0.1VA | |
角差 | 精度 | 4 min |
比差 | 精度 | 0.05% |
CT 变比测量 | 范围 | ≤ 25000A/5A ( 5000A/1A ) ≥ 5A/5A |
精度 | ≤ 0.5% | |
PT 变比测量 | 范围 | ≤ 500 k V |
精度 | ≤ 0.5% | |
工作环境 | 温度: - 10 ℃ ~ 40℃ ,湿度: ≤ 90% ,海拔高度:≤ 1000m | |
尺寸、重量 | 尺寸: 4 40 mm × 340 mm × 3 8 0mm ,重量:≤ 25kg |
