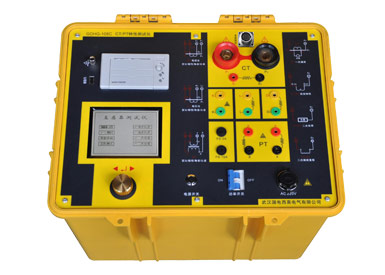

GDHG-108C互感器特性综合测试仪
执行标准:
  • 询价热线:400-8818-755
  • 询价电话:027-65605916
  • 产品概述

    GDHG-108C型CT/PT互感器特性测试仪是国电西高针对保护类、计量类CT/PT进行测试而研发并享有自主知识产权的第五代全自动型测试仪器,该仪器支持电流法和电压法两种测试方式,能测试安装在变压器或者开关装置内部的套管CT,适用于实验室也适用于现场检测,它集我们多年之生产经验,博采众长,摒弃华宠,突出实用,功能全面。可轻松便捷地对互感器做伏安特性、变比、比差、角差、负荷等测试项目。

    主品特点

    • 采用电流法和电压法检测原理,方便现场检测套管CT
    • 满足GB1207、GB1208、GB168-47(IEC60044-1.6)等规程要求.
    • 支持检测CT和PT.
    • 可以6路同时检测.支持六组变比同时测量
    • 无需外接其它辅助设备,单机即可完成所有检测项目.
    • 自带高速微型打印机:实时打印测试数据和特性曲线.
    • 采用智能控制器,操作简单.
    • 全天侯大屏幕液晶,全中文菜单界面,图形化显示接口
    • 按规程自动给出CT/PT(励磁)拐点值.
    • 自动给出5%和10%误差曲线.
    • 可保存3000组测试资料,掉电后不丢失.
    • 支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告.
    • 使用“一键飞梭”快捷操作方式,功能更强大,性能更优越,使用更方便。
    • 实时显示测试数据和动态描绘曲线,读图更加清晰。
    • 欧式扳把快速接头、锁扣设计,接触面大、通流能力强;
    • 内置式封闭快速插头、无遮挡设计,安全可靠;
    • 内置足功率电源,带载能力强,可延长大电流线
    • 采用一次压注成型的工程塑料箱,坚固可靠.
    • 整机嵌压式结构,分散应力;减震缓冲处理,确保物流的可靠性.
    • 小巧轻便≤30kg,非常利于现场测试

    产品参数

    CT (保护类、计量类)PT
    •  伏安特性(励磁特性)曲线•  伏安特性(励磁特性)曲线
    •  自动给出拐点值•  自动给出拐点值
    •  自动给出 5% 和 10% 的误差曲线•  变比测量
    •  支持六组变比同时测量•  极性判断
    •  变比测量•  比差测量
    •  比差测量•  相位(角差)测量
    •  相位(角差)测量•  交流耐压测试
    •  极性判断•  二次负荷测试
    •  一次通流测试•  二次绕组测试
    •  交流耐压测试•  铁心退磁
    •  二次负荷测试
    • 二次绕组测试
    •  铁心退磁
    •  支持套管 CT 的检测
    项     目参    数
    工作电源AC220V ± 10%  、 50Hz
    设备输出0 ~ 250 0Vrms ,  5Arms ( 20 A 峰值)
    励磁精度≤ 0.5% ( 0.2%* 读数 +0.3%* 量程)
    大电流输出0 ~ 1000A
    二次绕组 电阻测量范围0 .1 ~ 300 Ω
     精度≤ 0.5% ( 0.2%* 读数 +0.3%* 量程)
    二次实际 负荷测量范围5 ~ 10 00VA
     精度≤ 0.5% ( 0.2%* 读数 +0.3%* 量程)± 0.1VA
    角差精度± 4 min
    比差精度≤ 0.05%
    CT 变比测量 范围5-25000A/5A ( 5000A/1A )
      精度≤ 0.5%
    PT 变比测量范围1-500KV
     精度≤ 0.5%
    工作环境温度: - 10 ℃   ~  40℃ ,湿度: ≤ 90% ,海拔高度:≤ 1000m
    尺寸、重量尺寸: 4 40 mm ×  340 mm ×  3 8 0mm  ,重量:≤ 35kg
