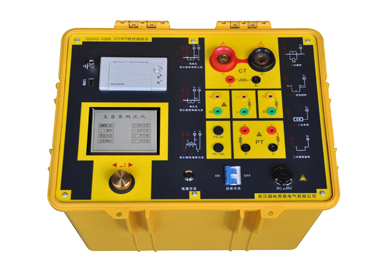

GDHG-108B型CT/PT互感器特性测试仪是国电西高针对保护类、计量类CT/PT进行测试而研发并享有自主知识产权的第五代全自动型测试仪器，该仪器支持电流法和电压法两种测试方式，能测试安装在 变压器或者开关装置内部的套管CT，适用于实验室也适用于现场检测，它集我们多年之生产经验，博采众长，摒弃华宠，突出实用，功能全面。可轻松便捷地对互感器做伏安特性、变比、比差、角差、 负荷等测试项目。
| CT （保护类、计量类） | PT |
| • 伏安特性（励磁特性）曲线 | • 伏安特性（励磁特性）曲线 |
| • 自动给出拐点值 | • 自动给出拐点值 |
| • 自动给出 5% 和 10% 的误差曲线 | • 变比测量 |
| • 变比测量 | • 极性判断 |
| • 比差测量 | • 比差测量 |
| • 相位（角差）测量 | • 相位（角差）测量 |
| • 极性判断 | • 交流耐压测试 |
| • 一次通流测试 | • 二次负荷测试 |
| • 交流耐压测试 | • 二次绕组测试 |
| • 二次负荷测试 | • 铁心退磁 |
| • 二次绕组测试 | |
| • 铁心退磁 | |
| • 支持套管 CT 的检测 |
| 项 目 | 参 数 | |
| 工作电源 | AC220V ± 10% 、 50Hz | |
| 设备输出 | 0 ～ 250 0Vrms ， 5Arms （ 20 A 峰值） | |
| 励磁精度 | ≤ 0.5% （ 0.2%* 读数 +0.3%* 量程） | |
| 大电流输出 | 0 ～ 1000A | |
| 二次绕组 电阻测量 | 范围 | 0 .1 ～ 300 Ω |
| 精度 | ≤ 0.5% （ 0.2%* 读数 +0.3%* 量程） | |
| 二次实际 负荷测量 | 范围 | 5 ～ 10 00VA |
| 精度 | ≤ 0.5% （ 0.2%* 读数 +0.3%* 量程）± 0.1VA | |
| 角差 | 精度 | ± 4 min |
| 比差 | 精度 | ≤ 0.05% |
| CT 变比测量 | 范围 | 5-25000A/5A （ 5000A/1A ） |
| 精度 | ≤ 0.5% | |
| PT 变比测量 | 范围 | 1-500 k V |
| 精度 | ≤ 0.5% | |
| 工作环境 | 温度： － 10 ℃ ～ 40℃ ，湿度： ≤ 90% ，海拔高度：≤ 1000m | |
| 尺寸、重量 | 尺寸： 4 40 mm × 340 mm × 3 8 0mm ，重量：≤ 35kg | |
