执行标准：
- 二次绕组电阻测量
- 二次负荷测量
- 5%和10%误差曲线测量
- CT暂态特性测试与分析
- CT铭牌自动推断
- 询价热线：400-8818-755
- 询价电话：027-65605916
产品特点

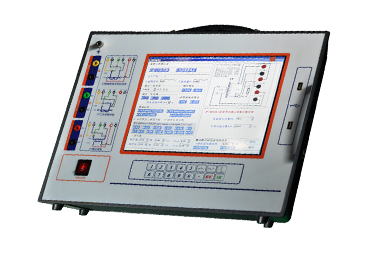

CTPT分析仪用于电流互感器的以下试验：- 励磁特性试验
- 匝数比检测
- 比差与角差校验
- 极性校验
- 二次绕组电阻测量
- 二次负荷测量
- 5%和10%误差曲线测量
- CT暂态特性测试与分析
- CT铭牌自动推断
- 拐点电压/电流、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和与不饱及电感，拐点电动势，极限电动势和面积系数等CT 参数的测量
- 电流互感器铁芯磁滞回线测量
CTPT分析仪还可用于电压互感器的以下试验：- PT匝数比和相角差检测
- PT极性校验
- PT二次绕组电阻测量
- PT二次负荷测量
- PT二次负荷测量
应用场合主要有：- CT铭牌的参数校验
- CT接入当前负荷时参数校验
- 分析CT的暂态特性对继电保护装置的影响。
- PT的铭牌参数校验
- PT励磁特性测量
产品参数
- 测试标准依据：IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208,GB16847, GBT4703, C57.13
- 输入电源电压： AC220V±10%，50Hz/60Hz±10%
- 输出电压： 0.1~180V(AC)
- 输出电流： 0.001~5A(RMS)
- 输出功率：500VA
- 最高等效拐点电压：45KV
- 电流测量： 范围：0~10A (自动量程0.1/0.4/2/10A) 误差<±0.1%+0.01%FS
- 电压测量： 范围：0~200 V (自动量程1/10/70/200V)误差< ±0.1%+0.01%FS
- 匝数比测量： 范围：1~35000，1~2000 误差<0.05%;2000~5000 误差<0.1%;5000~35000 误差<0.2%
- 相位测量： 精度：±2min，分辨率：0.01min
- 二次绕组电阻测量范围： 范围：0~8KΩ(自动量程2/20/80Ω/800Ω/8kΩ);误差< 0.2%RDG+0.02%FS， 最大分辨率：0.1mΩ
- 温度测量：-50~100度， 误差<3度
- CT二次负荷测量： 0～160ohm(2/20/80ohm/160ohm);误差0.2%RDG+0.02%FS最大分辨率0.001ohm
- PT二次负荷测量： 0～80kohm(800ohm/8kohm/80kohm);误差0.2%RDG+0.02%FS最大分辨率0.1ohm
- PT匝数比测量： 范围：1~30000，1~5000 误差<0.2%;5000~30000 误差<0.5%
- PT比差测量典型误差<0.05%，保证误差<0.1%
- PT相角测量误差<3分
- 数据存储组数：大于1000组
- 工作条件： 温度：-10℃～50℃， 湿度：≤90%
- 尺寸： 485mm×356mm×183mm
- 重量：15Kg
