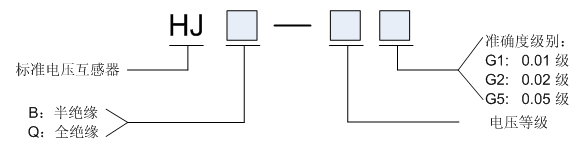

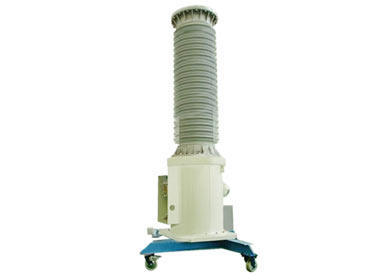

指标 | I型 | II型 | III型 | ||||||
电压比 | |||||||||
一次端子 | A-N | A-N | A-N | ||||||
二次端子 | a 1 -n | a 2 -n | a 3 -n | a 1 -n | a 2 -n | a 3 -n | a 1 -n | a 2 -n | a 3 -n |
准确度 | 0.05 | 0.1 | 0.05 | 0.05 | 0.1 | 0.05 | 0.05 | 0.1 | 0.05 |
尺寸(mm) | 2560×740×740 | 2700×740×740 | 3160×740×740 | ||||||
耐受电压 | 370kV | 370kV | 370kV | ||||||
使用电压 | 1.2U 额 | 1.2U 额 | 1.2U 额 | ||||||
额定负荷 | 0.5VA | 0.5VA | 0.5VA | ||||||
使用海拔 | <2000m | <3000m | <5000m | ||||||
重量(kg) | 440 | 460 | 480 | ||||||
说明 | 1. 准确度为0.05级的变比实际误差可以满足0.02级要求; 2. 可以根据用户的实际需求,在合理范围内增加相应变比; 3. 卧式运输支架和四轮底座为可选配置 (表中的尺寸均不带底座及均压环) 。 |
接线图:

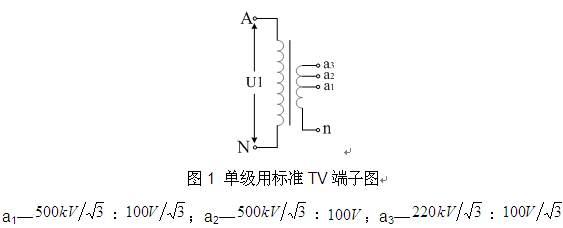

1、检定500kV及以下电压等级电压互感器时,端子图见图1所示;
2、校验线路见图:

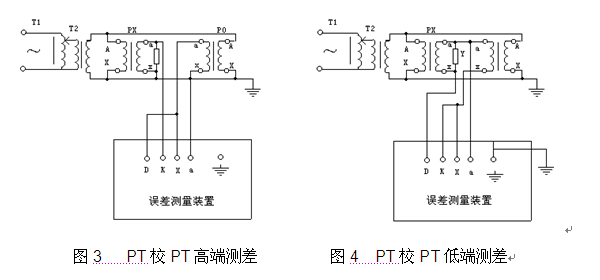

1)、标准PT校PT高端测差接线图(见图3)
2)、标准PT校PT低端测差接线图(见图4)

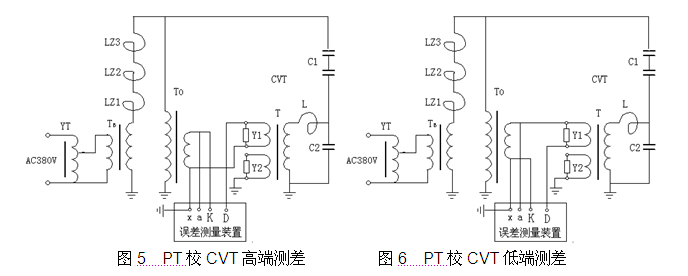

3)、标准PT校CVT高端测差(见图5)
4)、标准PT校CVT低端测差(见图6)

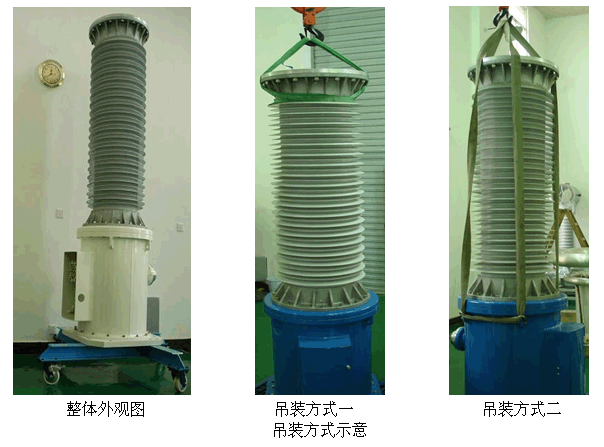

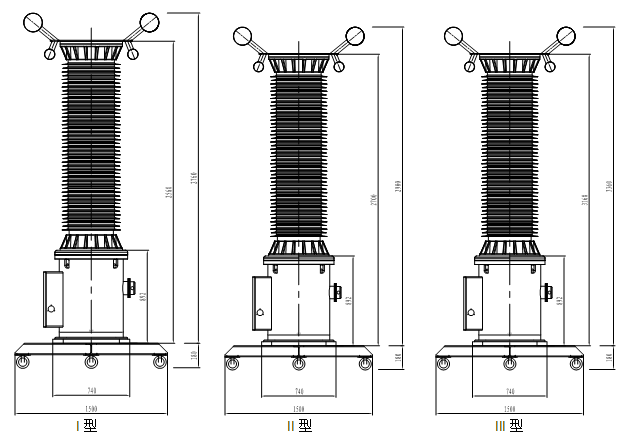

附1:产品外观尺寸及吊装示意图

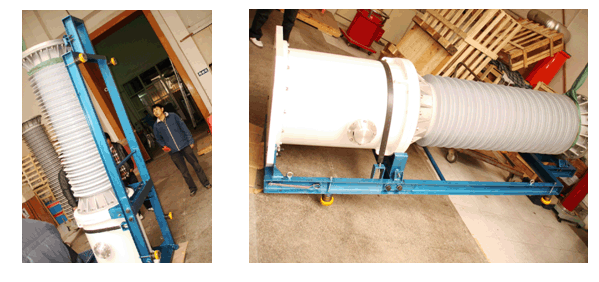

互感器及辅助支架的立、卧吊装。
采用安全适当的吊装设备及吊具,吊住互感器套管顶部或法兰,按箭头方向立起或放倒,吊装过程应安全、缓慢、不可野蛮起吊。

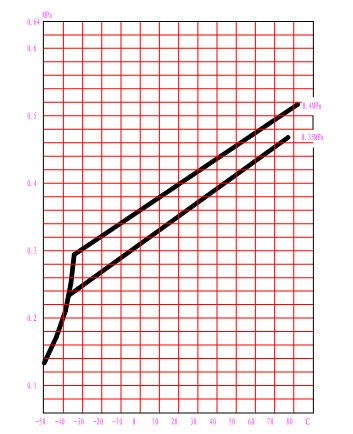

气体压力与温度的关系曲线

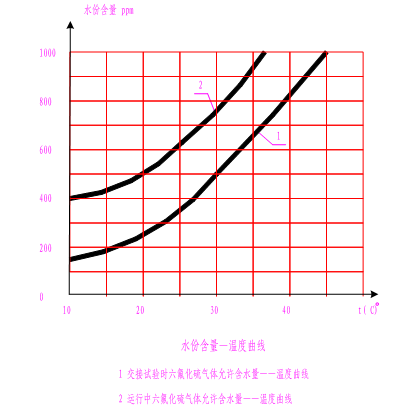

SF6气体中水份含量-温度曲线
