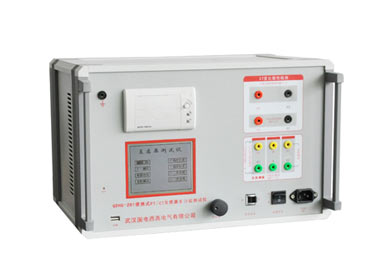

GDHG-201互感器测试仪用于： 对保护类或计量类互感器特性（CT和PT）进行自动测试，适用于实验室也适用于现场检测。
| GDHG-201 互感器测试仪主要测试功能： CT（保护类、计量类、 TP 类） | GDHG-201 互感器测试仪主要测试功能：PT （电磁式电压互感器） |
| • 伏安特性曲线（励磁特性） • 自动给出拐点值 • 自动给出5%和10%的误差曲线 • 变比测量 • 比差测量 • 相位测量（角差） • 极性判断 • 二次绕组电阻测量 • 二次实际负荷测量 • 铁心退磁 • 准确限值系数（ALF） • 仪表保安系数（FS） • 二次时间常数(Ts) • 剩磁系数(Kr) • 饱和及不饱和电感 | • 伏安特性曲线检测（磁化曲线） • 变比测量 • 比差测量 • 角差（相位）测量 • 极性判断 • 自动给出拐点值 • 二次绕组电阻测量 • 二次实际负荷测量 • 铁心退磁 |
| GDHG-201 互感器测试仪主要技术参数：项 目 | 参 数 | ||
| 工作电源 | AC220V±10% 、50Hz | ||
| 设备输出 | 0～100Vrms， 5Arms（15A 峰值） | ||
| 电压测量精度 | ±0.1% | ||
| 二次绕组 电阻测量 | 范围 | 0～300Ω | |
| 精度 | 1%±1mΩ | ||
| 二次实际 负荷测量 | 范围 | 0～300VA | |
| 精度 | 1%±0.1VA | ||
| 相位测量 （角差） | 精度 | ±3min | |
| 分辨率 | 0.3min | ||
| CT 变比测量 | 范围 | 1-10000 | |
| 精度 | ±0.05% | ||
| PT 变比测量 | 范围 | 1-10000 | |
| 精度 | ±0.1% | ||
| 工作环境 | 温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m | ||
| 尺寸、重量 | 尺寸：380mm × 240mm × 180mm ， 重量：≤10Kg | ||
