定义

　　电流互感器是一种仪表互感器，与测量或保护装置一起使用，其中次级电流与初级电流成正比（在正常操作条件下），并且与初级电流之间的夹角近似为零。

　　电流互感器执行以下功能：

　　1.电流互感器为保护继电器提供大小与电源电路成正比但大小已充分降低的电流。

　　2.测量设备不能直接连接到高强度电源。因此，电流互感器用于为那些设备提供与功率成正比的电流。

　　3.电流互感器还将测量仪器与高压电路隔离。

　　原理

　　电流互感器的基本原理与电力变压器相同。与电力变压器一样，电流互感器也包含初级和次级绕组。每当交流电流过初级绕组时，就会产生交变磁通，然后在次级绕组中感应出交流电。对于电流互感器，负载阻抗或“负载”非常小。因此电流互感器在短路条件下运行。此外，次级绕组中的电流不取决于负载阻抗，而是取决于初级绕组中流动的电流。

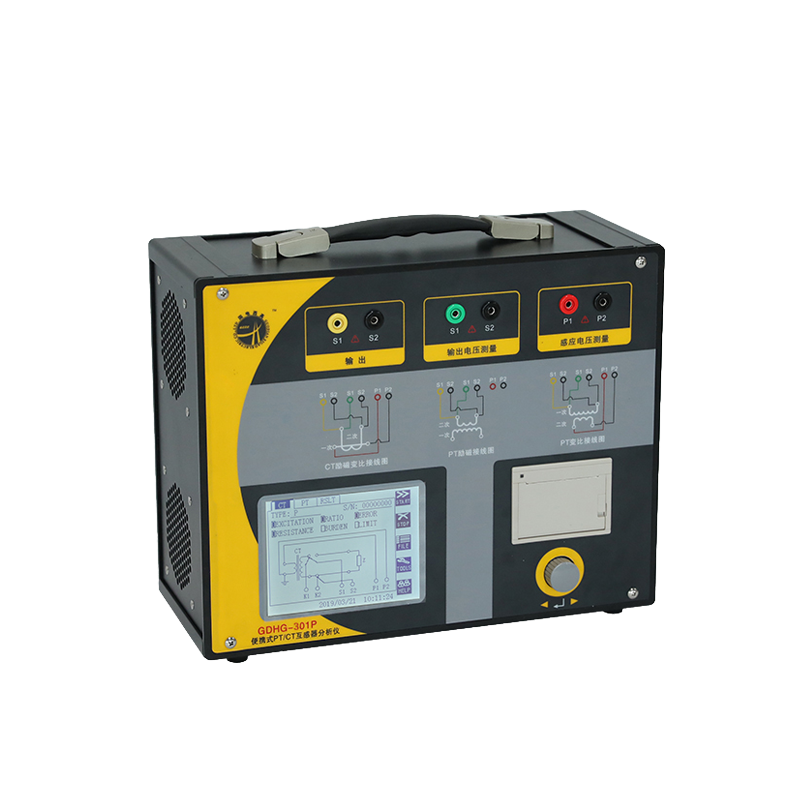

GDHG-301P便携式PT-CT互感器测试仪

　　电流互感器基本上由一个铁芯组成，其上缠绕有初级和次级绕组。变压器的初级绕组与负载串联并承载流向负载的实际电流，而次级绕组则连接到测量装置或继电器。次级匝数与流过初级的电流成正比；即，流经初级的电流幅度越大，次级匝数越多。

　　初级电流与次级电流的比值称为CT的电流变比。通常CT的变流比较高。通常，次级额定值为5A、1A、0.1A，而初级额定值为10A到3000A或更高。

　　CT处理的功率要少得多。额定负载可以定义为CT二次侧电流和电压的乘积。它以伏安(VA)为单位进行测量。

　　当电流流经初级时，电流互感器的次级不应与其额定负载断开。由于初级电流与次级电流无关，当次级开路时，整个初级电流作为磁化电流。这导致核心深度饱和，无法恢复正常状态，因此CT不再可用。
