频响法变压器绕组变形测试仪的测试原理是什么?

变压器是电网中的关键设备,它的安全状况对整个系统的安全运行起着至关重要的作用。绕组变形是变压器安全运行的一大隐患,从变压器事故的情况看,很多都伴随有绕组的变形现象,甚至是由于绕组变形引起的。下面我们就先来了解下绕组变形的危害。

变压器在运行中不可避免地要遭受各种短路故障电流的冲击,特别是出口短路和近区短路对变压器的危害最大,变压器绕组将承受巨大的、不均匀的轴向和径向电动应力作用。当绕组内部机械结构存在薄弱环节,必然会产生绕组变形现象。包括轴向、径向尺寸变化,器身位移,匝间短路及绕组扭曲、鼓包等。变压器绕组变形后继续运行可有发生下列情况:

1、变压器立即损坏。

2、由于绕组变形,引起变压器的绝缘材料损伤或者绝缘距离发生改变,导致绝缘强度下降,在长期正常电压或过电压作用下,最终可能导致绝缘击穿。

3、绕组变形后,绝缘状况没有损坏,但线圈的机械强度下降,当再次遭受短路故障时,将承受不住巨大的电动力而发生损坏,此类情况由于绝缘没有损坏,常规电气试验及油试反映不出问题,只能通过绕组变形测试手段才能得出正确的结论。

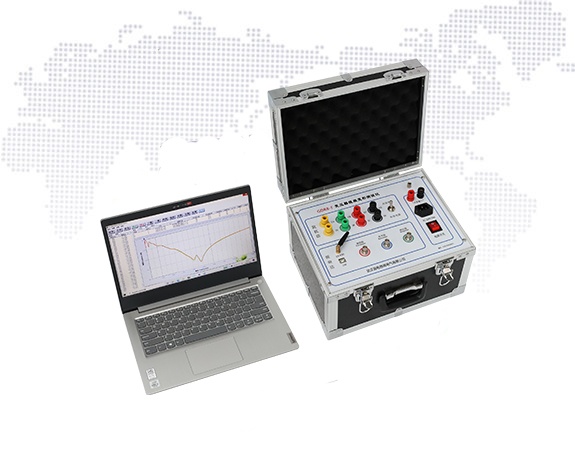

针对上诉问题,为了保障变压器的安全需要,需要用到用频响法变压器绕组变形测试仪进行测试,这种设备是电力行业不可或缺的测试仪器之一。

频响法变压器绕组变形测试仪测试原理:

在较高频率的电压作用下,变压器的每个绕组均可视为一一个由线性电阻、电感(互感)、电容等分布参数构成的无源线性双口网络,其内部特性可通过传递函数H(jw)描述,若绕组发生变形,绕组内部的分布电感、电容等参数必然改变,导致其等效网络传递函数H(jo)的零点和极点发生变化,使网络的频率响应特性发生变化。

变压器绕组的幅频响应特性可采用上图所示的频率扫描方式获得。连续改变外施正弦波激励源Us的频率(角频率),测量在不同频率下的响应端电压U2和激励端电压U1的信号幅值之比,获得指定激励端和响应端情况下绕组的幅频响应曲线,常用对数形式表示。

用频率响应分析法检测变压器绕组变形,是通过检测变压器各个绕组的幅频响应特性,并对检测结果进行纵向、横向或综合比较,根据幅频响应特性的差异,判断变压器可能发生的绕组变形。
