电流互感器指南

  电流互感器测试仪(又称互感器校验仪),接下里国电西高为大家分享电流互感器指南。

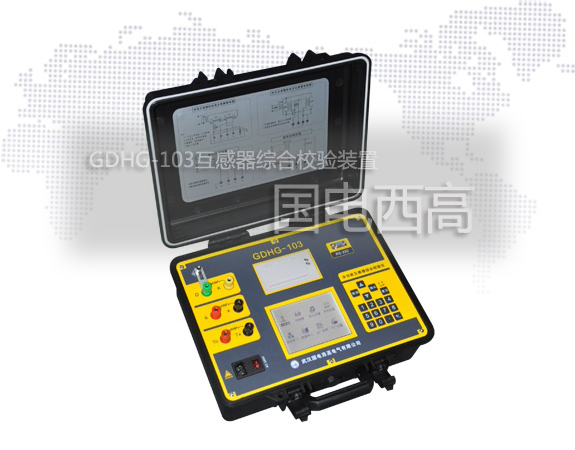

  互感器综合校验装置

  电流互感器由尺寸(VA额定值),比率和精度指定。VA额定值确定可以规定的精度驱动的最大次级阻抗(引线+端子+仪表阻抗)。仪表CT的额定功率因数在60Hz时为0.9。中继CT的额定值为0.5PF。


  铭牌比率假定初级导体一次通过变压器窗口。通过不止一次使导体穿过窗口,可以实现比率的大变化。两遍(转弯)的300:5CT变为150:5CT。三遍可产生100:5的CT等。精度和负担特性不变。但是,窗口必须足够大以容纳额外的较重的初级导线匝。


  通过在次级线圈上使用加法或减法匝数,可以实现较小的比率变化。在具有1个初级匝数的5ACT上,每个次级匝数都会将比率修改5A。100:5CT上的1圈添加剂变为105:5CT。一圈减法变为95:5CT。通过使X1引线从H2方向穿过窗口(从与极性标记相反的一侧)穿过窗口,可以绕开附加的匝。减法旋转方向相反(从带有极性标记的一侧开始)。对于1个以上的初级匝数,次级匝数的影响也除以初级匝数。


  比率CT越高通常具有更好的性能特征。通过调整初级匝数和次级匝数,可以将其修改为具有较低的比率,同时保留此更好的性能。
