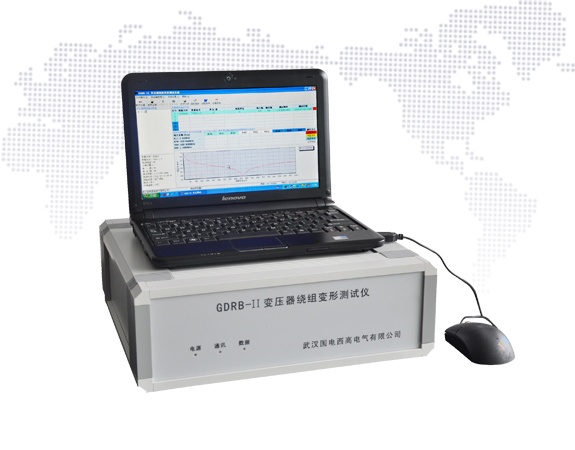

变压器绕组变形测试仪用于测试6kV及以上电压级电力变压器的变压器绕组变形及其它特殊用途，电力变压器在运行或运输过程中不可避免地会受到各种故障短路电流的冲击或物理冲击。在短路电流产生的强大电力作用下，变压器绕组可能失去稳定，导致局部变形、鼓包或位移等永久变形，严重影响变压器的安全运行，采用频率响应分析方法对变压器绕组变形进行了测量。

　　一、变压器绕组变形测试仪的环境与接线确认

　　1）系统的连接完全符合绕组连接方式的要求。2）调整变压器的抽头位置，使其达到最大阻抗。3）周围环境无强电磁和对比干扰。

　　二、变压器绕组变形测试仪的登录软件

　　双击变压器绕组变形测试仪图标按钮。系统通过欢迎接口闪烁后，系统进入测试接口。此时，如果设备未连接，系统将提示。

　　三、变压器绕组变形测试仪的录入信息

　　如果连接了变压器绕组变形测试仪，可以进入变压器信息输入界面。在相应的文本框中输入或选择相应的信息，点击保存按钮，系统进入测试界面。

　　四、变压器绕组变形测试仪模式

　　1、变压器绕组变形测试仪的选择扫描模式

　　点击“终止频率”选择测试的终止频率，根据已设置的扫描参数，系统自动将参数设置为设置参数，变压器绕组变形测试仪的参数主要包括启动频率、扫描方式和扫描点。如果需要调整，可以点击A区相应的参数标签。然后自动切换（鼠标指针移动时）。当标签可以更改时，标签将自动变绿。

　　2、变压器绕组变形测试仪的更改默认信息

　　如果要重新调整默认设置信息。右键单击“终止频率”按钮，弹出功能菜单，选择“模式设置”，并弹出信息设置窗口。您可以调整默认扫描信息，调整完成后，重新启动软件。根据调整后的默认信息执行测试。
