电流互感器测试仪又称互感器校验仪，接下来国电西高为大家分享电流互感器的用途和常识。

　　电流互感器的主要功能是将电流回路的大电流减小到与电表和继电器适合的值成一定比例，从而可以使与次级绕组电路串联的电表和继电器变小，并且精确。电流互感器的次级额定电流通常为5A，因此，次级侧与其负载之间的连接可使用横截面较小的导线或控制电缆。

　　电流互感器的初级绕组直接与电源电路串联。因此，绕组的绝缘水平必须适应电源电路的电压水平。它的容量可以满足电源电路的长期最大负载电流，而不会引起初级绕组的温度升高。超过允许值。

　　当发生短路故障时，短路电流通常比正常负载电流大很多倍。如此大的短路电流将产生大量的机械应力和热效应，这对电流互感器有害。因此，在选择电流互感器时，除了容量和绝缘等级应符合要求外，还应验证短路时的机械应力和热效应，以使其不超过电流互感器的额定允许值。

　　在任何操作情况下，均不得打开电流互感器的次级绕组端子，否则会产生危险的高压，从而导致人身和设备事故。这是因为，当电流互感器的次级绕组断开时，变压器初级绕组中的所有电流都是励磁电流，这极大地增加了铁芯中的磁通密度，从而感应出多达数千的感应电流。次级绕组中的电压。电势威胁次级绕组的绝缘，也威胁工人的人身安全。另外，由于磁通密度大大提高，铁芯中的涡流和磁滞损耗大大增加，从而产生大量热量，变压器的磁导体的温升超过了允许范围。这种高温对磁导体附近的绕组绝缘特别有害。第三，由于残留磁性，磁导体的磁性能趋于劣化。

　　电流互感器的次级绕组电路必须接地一点。这是为了防止在初级绕组和次级绕组击穿后在次级绕组中出现高压，这可能会损坏次级设备并危及人身安全。但是，电流互感器的二次电路不得两点接地，否则继电器保护会由于接地电流而发生故障。

　　电流互感器的一次绕组匝数非常小，直通型电流互感器的一次绕组只有一匝。根据不同的需求，可以将电流互感器的次级绕组制成多个独立的线圈，并缠绕在单独的铁芯上。

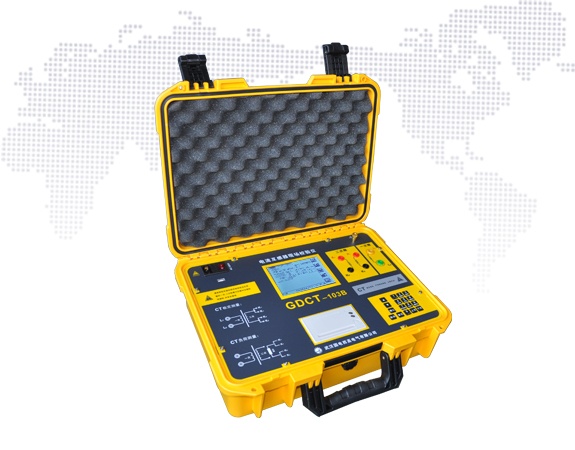

　　我公司根据现场需要，研制出的GDCT-103B电流互感器现场校验仪，可满足用户对电流互感器的误差（比差、角差）的测量。精度高、稳定性好、体积小，重量轻的特点极大方便了用户。
